フェーズメーションUDIF7を手持ちのTAKACHI HEN110420に入れ替えて電源内蔵タイプに改造中である。これまでのケース(HEN110412)のリアパネルを流用することにしてACコードの穴を追加加工した。黒いケースのリアパネルだけシルバーの切り替えデザインである。トランスは、手持ちのモノが高さが合わずケースに入らないので小型のトランスを新たに購入することになる。トロイダルトランスでも買おうと通販のサイトを調べてみたら条件に合うものが少ない。あってもトランス本体は、1個単位で買えるが取り付け用のワッシャープレートが10個単位での購入となるので馬鹿馬鹿しくなってやめた。結局 菅野電機研究所のEIコアトランスSP903が良さそうなのが分かった。高さ寸法36mm 2次電圧9Vでセンタータップ付き300mA である。センタータップ4.5vを使えば整流後6.4vとなりUDIF7の動作電圧範囲内に収まる。通販での購入後 製作再開である。
写真の左端にあるものは、BUFFALO LinkStationから取り出した基板で別途購入した2.5インチHDD(500GB)を延長ケーブルで接続してある。LinkStationは、動作が安定しなくて内蔵の3.5インチHDDも半ば故障したような状態で使わなくなっていたのである。Voyage MPDのシステムにはUSB-HDDを使ってきたがそろそろNASに移行しようと重い腰を上げることにした。LinkStationの基板は問題無さそうなのでHDDを交換してTAKACHIのケースに入れてみようと部品を揃えている最中である。ケースは、OS44-16-16を購入手配済みで宅配待ちの状態である。

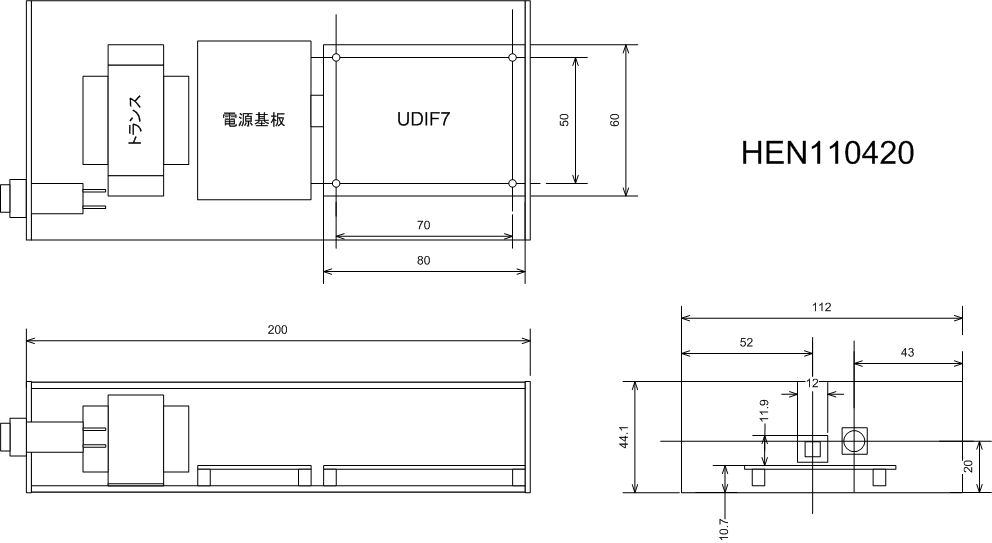

UDIF7 電源内蔵タイプケース検討図
LinkStation NASケース検討図
