ブランデンブルグ門ジオラマ模型検討2

検討続き
正面図、側面図を作図する為に高さ方向の採寸をする。ググれば戦時中のブランデンブルグ門の画像は、幾らでも見つかるが現在の姿に拘ってGoogleマップの機能の中でなんとかしていこう。

Googleマップをストリートビューに切り替え歪みが少なく見えるポイントを探しスクリーンショットを撮る。

Windows ペイントに貼り付け必要な部分だけ残して不要な部分は、切り取る。
ファイルを保存する。

Visioにシートを追加して図面設定を1/200とする。

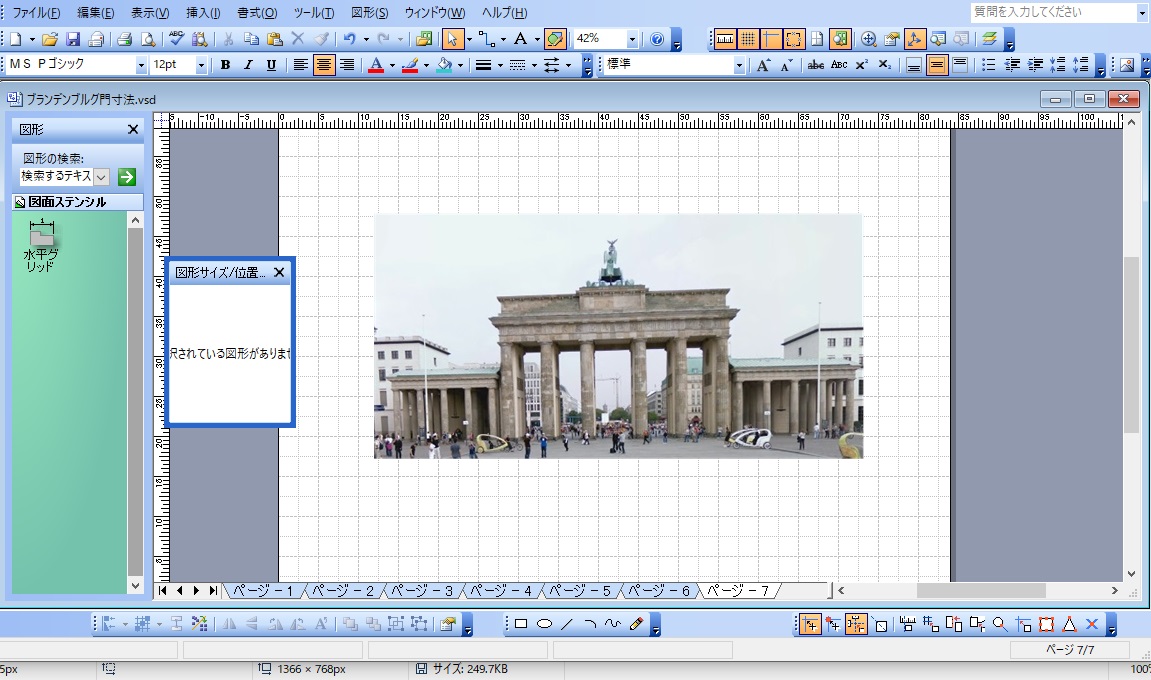

画像を挿入する。元画像が傾いているのが分かる。

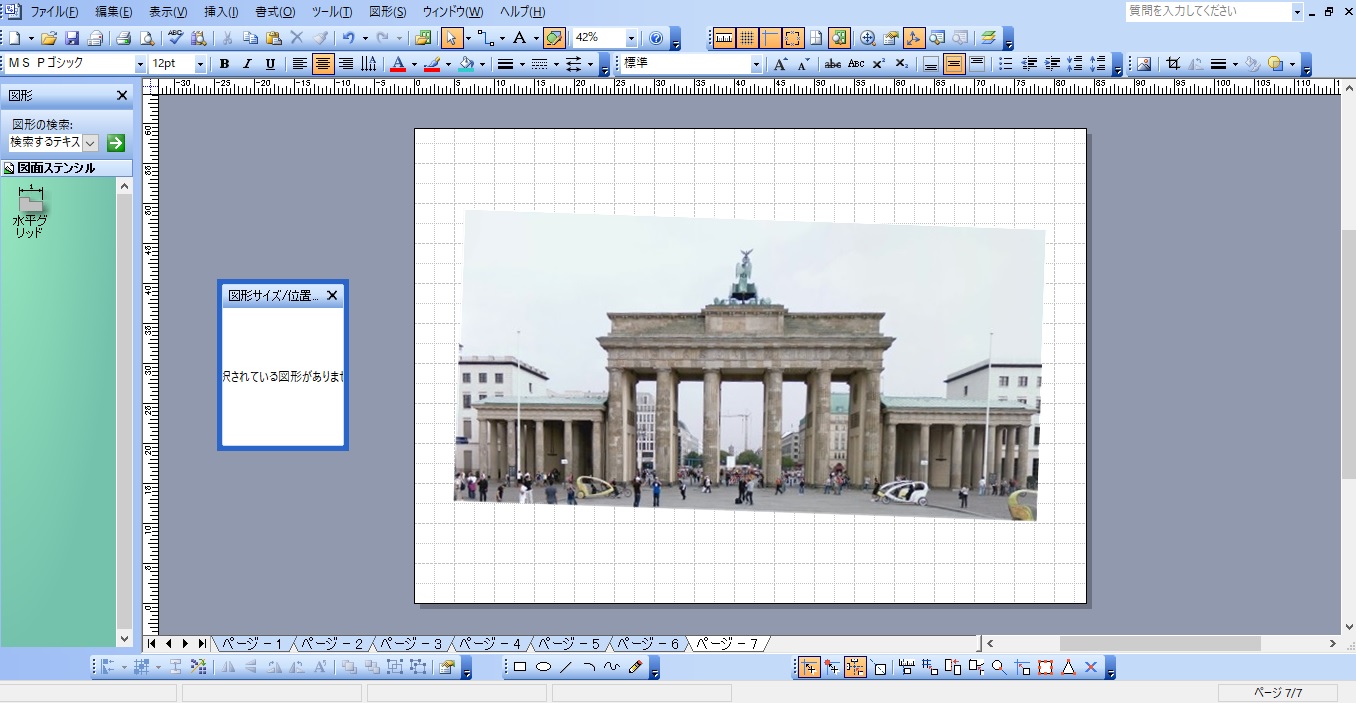

画像を回転させて建物を水平にする。

水平補助線を屋根に合わせて微調整する。
画像全体のサイズを1/200になるようにサイズ調整をする。この際、平面図で作図した屋根の外形図を貼り付けてそれに合わせて画像を拡大縮小し微調整する。

これで正面図に必要な寸法の採寸が出来る。続く
